行车式吸泥机由1 工作桥、 2 驱动行走装置、 3 吸泥系统、 4 撇渣装置（选择件）、 5 电控柜、 6 虹吸发生器（虹吸方式）等组成。在斜管沉淀池中使用时，还需安装池底吸泥架和吸泥吊架。　

1传动装置：采用轴装式减速机作为驱动动力，装在行车两端梁上，为双驱动，结构紧凑，装卸方便，其上设有过载保护装置，当设备驱动过载时，起停机保护作用（调节压紧弹簧调节预压力）。

2行车平台：行车平台为桁架结构梁，吸泥系统、吊架装在其上，驱动装置装在两端梁上，构成吸泥机的主体。

3吸泥系统：采用四台潜污泵作为吸泥动力，装在行车平台上，与排泥管路相连。行车沿池长方向运行时，潜污泵将池底沉淀污泥吸至管道中，经排泥管路排列到泥槽内。

4撇油装置：吸泥机上装有撇油刮板将池体内漂浮的浮油刮集到池体的两端，再由池体两端的排油装置排除。

5排泥管路：与潜污泵相连，用来排除排污泵吸至管路中的污泥。

6吊架：与行车平台相连，用来支承悬挂吸泥管路及刮泥板等。

7刮泥板：用来刮集沉淀于池底的污泥，其结构呈菱形更有效的实现刮集污泥的作用，刮泥板底端距池底有一定的距离，目的为减小设备在运行中的阻力，且使污泥有更好的流动性，便于潜污泵吸排。

8电气控制箱：该机具有手动、紧停、反向、切断、延时等控制功能，若发生故障或维修原因可通过停止按钮关闭电机，实现紧急切断。

行车运行到沉淀池两端时，通过限位开关，可将行车停留或反向运行，控制箱内设有延时装置，可调节延时时间来控制设备运行的时间间隔。另外还有吸泥泵的开、停与行车分控，以及漏电保护功能。

9行程控制装置：安装在驱动装置的两端，与钢轨上的限位质子相碰撞，实现行车的往复运动。

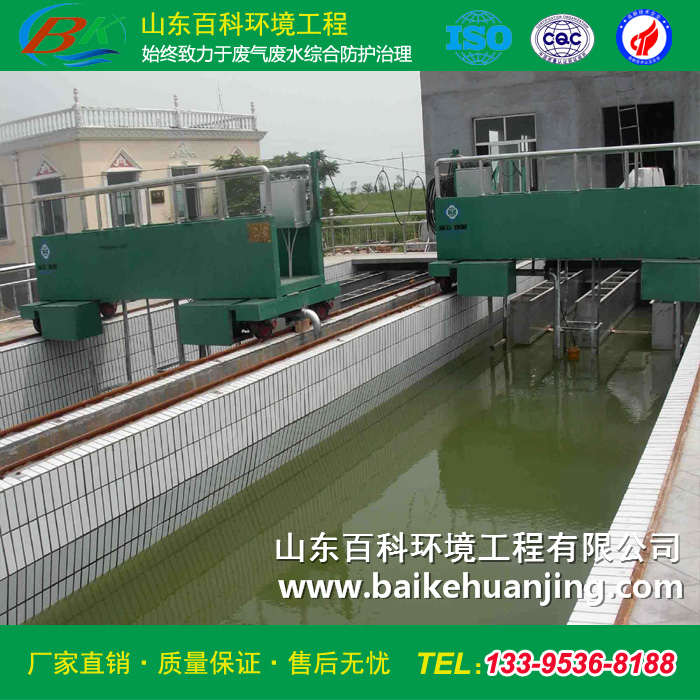

本设备由四点支撑行走大梁横跨在平流式沉淀池上，双边驱动，池两边均铺设钢轨，从池的一端运行到池子的另一端，边行走边吸泥，撞到行程控制，折返行走，回程吸泥，完成一个工作周期。


1)本机采用桁架结构，比传统结构重量大大减轻，选用热镀锌防腐工艺加工处理，可确保5年内不锈蚀，与水接触的部件使用不锈钢制作，使用寿命大大加长。

2)维护量小，配用动力小运行费用低；选泵合理，运行平稳可靠。

3)新型的传动机构，避免两端行走误差。

4)行走轮为钢轮，保证了使用寿命。

主要用于污水处理工程中的长方形的平流初次沉淀池和二沉池中，将沉降到池底的污泥通过污泥泵吸出排到池外。
